CMOS运放的瞬态响应原理，讨论的CMOS运放的频率特性，是指工作在小信号情况下的额率响应，通常用小信号（正弦信号）来描述，但实际上运放处理的信号很少是正弦信号，通常是阶跃信号，而且运放的响应不能单纯用频率来描述，而用运放的转换速率SR和建立时间image.png来表示，这两个参数是运放瞬态响应的主要参数。
CMOS运放的瞬态响应原理，讨论的CMOS运放的频率特性，是指工作在小信号情况下的额率响应，通常用小信号（正弦信号）来描述，但实际上运放处理的信号很少是正弦信号，通常是阶跃信号，而且运放的响应不能单纯用频率来描述，而用运放的转换速率SR和建立时间image.png来表示，这两个参数是运放瞬态响应的主要参数。
CMOS运放电路，图3.2-4是输入为P沟MOS对管的二级CMOS运放。美国莫托洛拉公司生产的CMOS四运放MC14573和上海元件五厂生产的CMOS四运放5G14573都采用这种电路结构形式。改变偏流电阻image.png的阻值即可调节运放的工作电流、增益、输出电流等参数。
CMOS运放电路，图3.2-4是输入为P沟MOS对管的二级CMOS运放。美国莫托洛拉公司生产的CMOS四运放MC14573和上海元件五厂生产的CMOS四运放5G14573都采用这种电路结构形式。改变偏流电阻image.png的阻值即可调节运放的工作电流、增益、输出电流等参数。
CMOS运放的工作原理与参数，CMOS运放的电路结构确定后，最重要的是确定运放各级的工作电流与工作电压。为使运放工作正常，首先要保证运放各级放大器中的场效应管在静态和规定的动态条件下，处于饱和区；其次，在静态条件下，输入端等于零电压时，输出端电压为零，即要有小的失调电压；第三，根据增益、输出动态幅度等确定各级放大器及偏置电路的工作电流。我们知道，MOS管的工作电流、电压决定于工艺参数和沟道的宽长比
CMOS运放的工作原理与参数，CMOS运放的电路结构确定后，最重要的是确定运放各级的工作电流与工作电压。为使运放工作正常，首先要保证运放各级放大器中的场效应管在静态和规定的动态条件下，处于饱和区；其次，在静态条件下，输入端等于零电压时，输出端电压为零，即要有小的失调电压；第三，根据增益、输出动态幅度等确定各级放大器及偏置电路的工作电流。我们知道，MOS管的工作电流、电压决定于工艺参数和沟道的宽长比

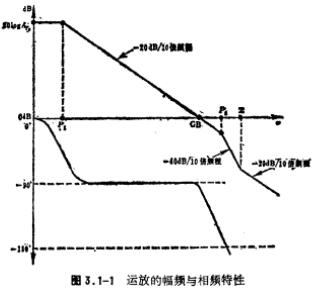

MOS运放的频率补偿上述讨论表明，在MOS运放中进行相位补偿时，必须消除电路中零点的不良影响。为了更好地说明MOS运放的频率补偿，再对（3.1-2）式进行讨论。如果MOS运放的高频极点P2频率和零点Z的频率大于单位增益带宽GB。这时运放的电压增益在高于低频极点P1的频率时，以-20分贝/10倍频程下降（见图3.1-1），单位增益带宽应为等效电路中的C1是内部的分布电容，它与补偿电容和负载电容CL相
MOS运放的频率补偿上述讨论表明，在MOS运放中进行相位补偿时，必须消除电路中零点的不良影响。为了更好地说明MOS运放的频率补偿，再对（3.1-2）式进行讨论。如果MOS运放的高频极点P2频率和零点Z的频率大于单位增益带宽GB。这时运放的电压增益在高于低频极点P1的频率时，以-20分贝/10倍频程下降（见图3.1-1），单位增益带宽应为等效电路中的C1是内部的分布电容，它与补偿电容和负载电容CL相
MOS运算等效电路,在双极型运放电路里，通常跨导gm较大，零点Z的频率远大于单位增益带宽GB，不会影响电路的稳定性，因而频率补偿电容image.png不会出现图3.1-2的情况。但MOS运放情况就不一样，因MOS管的跨导较低，频率补偿电容image.png所产生的零点Z较低，造成运放的不稳定，因此对MOS运放的频率补偿还要作进一步的讨论。
MOS运算等效电路,在双极型运放电路里，通常跨导gm较大，零点Z的频率远大于单位增益带宽GB，不会影响电路的稳定性，因而频率补偿电容image.png不会出现图3.1-2的情况。但MOS运放情况就不一样，因MOS管的跨导较低，频率补偿电容image.png所产生的零点Z较低，造成运放的不稳定，因此对MOS运放的频率补偿还要作进一步的讨论。
CMOS运算放大器的等效电路的节点方程，CMOS运算放大器的电路结构与设计方法基本上类似于双极型运放。但是在MOS运算放大器大中对于频率补偿的考虑与双极型运放有所不同，对于图3.0-3所示的二级放大器，当用电容image.png进行频率补偿时，可用图3.0-4的等效电路写出电路的节点方程：
CMOS运算放大器的等效电路的节点方程，CMOS运算放大器的电路结构与设计方法基本上类似于双极型运放。但是在MOS运算放大器大中对于频率补偿的考虑与双极型运放有所不同，对于图3.0-3所示的二级放大器，当用电容image.png进行频率补偿时，可用图3.0-4的等效电路写出电路的节点方程：

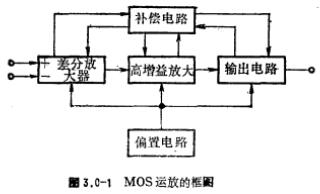

MOS运算放大器分类原理特点与应用，MOS运算放大器简称运放，它分NMOS运放和CMOS运放两大类：所谓 NMOS运放是运放中的场效应管全由NMOS管所构成；CMOS运放是运放中的场效应管由P沟，N沟MOS管共同构成。MOS运算放大器的设计同双极型运放类似，主要从开环增益、输出摆幅、共模抑制比、频率特性，瞬态响应，失调电压及功耗等方面考虑，但MOS运算放大器有本身的特点。
MOS运算放大器分类原理特点与应用，MOS运算放大器简称运放，它分NMOS运放和CMOS运放两大类：所谓 NMOS运放是运放中的场效应管全由NMOS管所构成；CMOS运放是运放中的场效应管由P沟，N沟MOS管共同构成。MOS运算放大器的设计同双极型运放类似，主要从开环增益、输出摆幅、共模抑制比、频率特性，瞬态响应，失调电压及功耗等方面考虑，但MOS运算放大器有本身的特点。

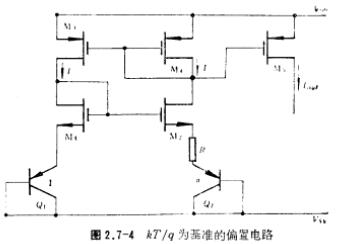

讲述晶体管热电压为基准的偏置电路分析。通常定义热电压=image.png，式中image.png为玻尔兹曼常数，T为绝对温度，q为电子电荷。以热电压为基准的偏置电路其典型电路形式如图2.7-4所示。图中晶体管Q2的发射区面积是晶体管Q1发射区面积的n倍，M1~M4管构成反馈回路，使流过Q1和Q2的电流相等。由图可得
讲述晶体管热电压为基准的偏置电路分析。通常定义热电压=image.png，式中image.png为玻尔兹曼常数，T为绝对温度，q为电子电荷。以热电压为基准的偏置电路其典型电路形式如图2.7-4所示。图中晶体管Q2的发射区面积是晶体管Q1发射区面积的n倍，M1~M4管构成反馈回路，使流过Q1和Q2的电流相等。由图可得

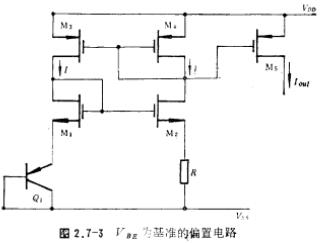

晶体管VBE电压为基准的偏置电路详解，VBE为基准的偏置电路如图2.7-3所示，图中的PnP晶体管Q1与CMOS管同时形成。由M1~M4构成的反馈回路，迫使流过Q1管的电流与流过电阻R的电流相同。由图可得如下关系式
晶体管VBE电压为基准的偏置电路详解，VBE为基准的偏置电路如图2.7-3所示，图中的PnP晶体管Q1与CMOS管同时形成。由M1~M4构成的反馈回路，迫使流过Q1管的电流与流过电阻R的电流相同。由图可得如下关系式

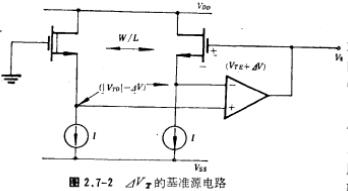

MOS管电压偏置电路，它在MOS模拟集成电路中经常采用，成为电路的重要组成部分。但这些偏置电路都有共同的缺点，它所提供的电流随温度和电源电压的变化而变化，因此，在要求较高的场合，可用下面介绍的与温度、电源电压关系不大的高稳定偏置电路。
MOS管电压偏置电路，它在MOS模拟集成电路中经常采用，成为电路的重要组成部分。但这些偏置电路都有共同的缺点，它所提供的电流随温度和电源电压的变化而变化，因此，在要求较高的场合，可用下面介绍的与温度、电源电压关系不大的高稳定偏置电路。
