MOS场效应晶体管弱电流放大电路和测量方法概述,通常用于测量弱电流的电路结构有图2.86所示的三种。图2.86（a）的电路，信号电流可由图求得。由于负反馈的作用，输入阻抗降低到（G为放大器的电压增益）左右，所以适合于测量信号源端短路时的电流。与此相反，图2.86（b）的电路的输入阻抗，适合测量信号源端的开路电压。放射线探测器、光电管等，其内阻大致可看作无穷大的场合，由于Zf可取得很大，与id相比υ
MOS场效应晶体管弱电流放大电路和测量方法概述,通常用于测量弱电流的电路结构有图2.86所示的三种。图2.86（a）的电路，信号电流可由图求得。由于负反馈的作用，输入阻抗降低到（G为放大器的电压增益）左右，所以适合于测量信号源端短路时的电流。与此相反，图2.86（b）的电路的输入阻抗，适合测量信号源端的开路电压。放射线探测器、光电管等，其内阻大致可看作无穷大的场合，由于Zf可取得很大，与id相比υ

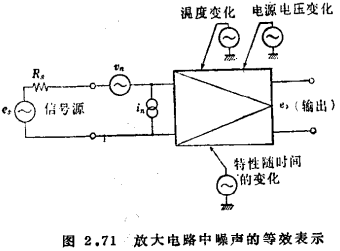

直流偏置电路48）和工作点的关系直流耦合放大电路是指输入级、输出级以及级间作直接耦合，或用电阻、齐纳二极管等耦合的电路，大致可分为图2.76所示的单端型（不平衡型）和差分型两种。单端型，因电源电压变化引起的漂移以及温度变化引起的漂移都较大，所以很少用于直流放大。但可用于不考虑漂移问题的交流放大电路。反之，差分型由于具有漂移补偿作用，所以漂移小、工作点也稳定，不仅适用于直流放大电路也适用于交流放大电
直流偏置电路48）和工作点的关系直流耦合放大电路是指输入级、输出级以及级间作直接耦合，或用电阻、齐纳二极管等耦合的电路，大致可分为图2.76所示的单端型（不平衡型）和差分型两种。单端型，因电源电压变化引起的漂移以及温度变化引起的漂移都较大，所以很少用于直流放大。但可用于不考虑漂移问题的交流放大电路。反之，差分型由于具有漂移补偿作用，所以漂移小、工作点也稳定，不仅适用于直流放大电路也适用于交流放大电
直流放大电路大致上分为将在2.2.2节叙述的直流耦合电路和在2.2.5节叙述的调制型放大电路。适当地将高端频率通过特性给于直流放大电路就可构成低频放大电路。例如，在输入端、输出端和级间插入CR耦合电路和变量器耦合电路，或插入双T电路的负反馈等。所以，此类电路的基础是直流放大电路。MOS晶体管直流和低频放大电路。调制型放大电路在电路结构方面要复杂一些，频带宽度受所用调制频率的制约，只限用于几imag
直流放大电路大致上分为将在2.2.2节叙述的直流耦合电路和在2.2.5节叙述的调制型放大电路。适当地将高端频率通过特性给于直流放大电路就可构成低频放大电路。例如，在输入端、输出端和级间插入CR耦合电路和变量器耦合电路，或插入双T电路的负反馈等。所以，此类电路的基础是直流放大电路。MOS晶体管直流和低频放大电路。调制型放大电路在电路结构方面要复杂一些，频带宽度受所用调制频率的制约，只限用于几imag
MOS场效应晶体管宽频带放大器的CR耦合及分布放大器举例说明，宽频带放大器也有用调谐放大器的（例如参差调谐法等），此处只对CR耦合的和用分布放大器的方法加以说明。由图2.65所示的CR耦合多级放大器的一个单元（由栅到次级的栅）的等效电路（同图的b）可知，电压增益比中频域下降3dB的频率为，对表2.1所示的高频MOS场效应晶体管而言，此值约为200MHz以下只考虑中频域和高频域的增益问题。具有这种特
MOS场效应晶体管宽频带放大器的CR耦合及分布放大器举例说明，宽频带放大器也有用调谐放大器的（例如参差调谐法等），此处只对CR耦合的和用分布放大器的方法加以说明。由图2.65所示的CR耦合多级放大器的一个单元（由栅到次级的栅）的等效电路（同图的b）可知，电压增益比中频域下降3dB的频率为，对表2.1所示的高频MOS场效应晶体管而言，此值约为200MHz以下只考虑中频域和高频域的增益问题。具有这种特

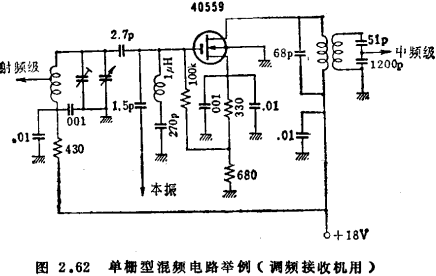

MOS场效应晶体管变频（混频）电路MOS场效应晶体管变频（混频）电路原理工作及举例解析平方律特性可减弱杂波信号的混入，若系复栅型，无用辐射也少。目前多用于高级调频接收机。为了发挥场效应晶体管的特点，应采用工作稳定，并有可能使本振电平和混频作用最好的他激式电路。以下仅就这方面加以说明。及对单栅型MOS场效应晶体管的混频工作而言，本振功率的注入位置考虑有绝缘栅G1、基底栅G2和源等处。向G2注入虽也有
MOS场效应晶体管变频（混频）电路MOS场效应晶体管变频（混频）电路原理工作及举例解析平方律特性可减弱杂波信号的混入，若系复栅型，无用辐射也少。目前多用于高级调频接收机。为了发挥场效应晶体管的特点，应采用工作稳定，并有可能使本振电平和混频作用最好的他激式电路。以下仅就这方面加以说明。及对单栅型MOS场效应晶体管的混频工作而言，本振功率的注入位置考虑有绝缘栅G1、基底栅G2和源等处。向G2注入虽也有
高频振荡电路几乎所有的真空管反馈振荡电路均可用于MOS场效应晶体管振荡电路，并且与真空管相比，MOS场效应晶体管的热容量小，发热也少：与双极型晶体管相比，其非线性小，输入电导小到可以忽略的程度，因而可以得到良好的频率稳定度。振荡器通常采用单栅型，故本节只叙述单栅型电路。（1）基本LC振荡电路33）基本的LC振荡电路有图2.48所示的四种。这些电路如图2.49所示，都可以看作是场效应晶体管并联有反馈
高频振荡电路几乎所有的真空管反馈振荡电路均可用于MOS场效应晶体管振荡电路，并且与真空管相比，MOS场效应晶体管的热容量小，发热也少：与双极型晶体管相比，其非线性小，输入电导小到可以忽略的程度，因而可以得到良好的频率稳定度。振荡器通常采用单栅型，故本节只叙述单栅型电路。（1）基本LC振荡电路33）基本的LC振荡电路有图2.48所示的四种。这些电路如图2.49所示，都可以看作是场效应晶体管并联有反馈
最早使用高频MOS场效应晶体管、并且目前用得最多的是调频接收机的射频级和第一混频级；随着级联型晶体管的出现，开始被用于甚高频电视机的射频级，起着去除各种杂波、改善交扰调制特性的作用。图2.45是在射频级和混频级使用MOS场效应晶体管构成调频前置电路的例子。由于在甚高频电视机的射频级广泛采取自动增益控制电路，也有人认为混频级采用双极型电路就足可以了。高频MOS场效应晶体管应用电路，应用于中频级，可使
最早使用高频MOS场效应晶体管、并且目前用得最多的是调频接收机的射频级和第一混频级；随着级联型晶体管的出现，开始被用于甚高频电视机的射频级，起着去除各种杂波、改善交扰调制特性的作用。图2.45是在射频级和混频级使用MOS场效应晶体管构成调频前置电路的例子。由于在甚高频电视机的射频级广泛采取自动增益控制电路，也有人认为混频级采用双极型电路就足可以了。高频MOS场效应晶体管应用电路，应用于中频级，可使
MOS场效应晶体管高频放大电路在接收系统中的作用有（1）改善信噪比、（2）减弱接收到的杂波信号，（3）防止本机振荡等不需要的辐射。为此应该有（1）低噪声高增益的放大元件，（2）良好的前置选择电路和非线性小的放大元件以及（3）对发射源进行屏蔽等，在高频级上还要考虑缓冲和陷波等措施。此外，在高频级用放大元件的偏置特性进行自动增益控制时，要能充分控制增益，并要求此时的频带特性不发生畸变。MOS场效应晶体
MOS场效应晶体管高频放大电路在接收系统中的作用有（1）改善信噪比、（2）减弱接收到的杂波信号，（3）防止本机振荡等不需要的辐射。为此应该有（1）低噪声高增益的放大元件，（2）良好的前置选择电路和非线性小的放大元件以及（3）对发射源进行屏蔽等，在高频级上还要考虑缓冲和陷波等措施。此外，在高频级用放大元件的偏置特性进行自动增益控制时，要能充分控制增益，并要求此时的频带特性不发生畸变。MOS场效应晶体
MOS场效应晶体管带通放大器的设计1”为了简单起见，以一级单调谐放大电路为例，并用最常见的y参数表示法来说明带通放大器（调谐放大器）的设计基础——稳定性、增益和频率特性。（1）放大器的稳定性图2.24是在输入部份和输出部份都使用单调谐回路的单级放大器的原理图。在这里下述公式成立
MOS场效应晶体管带通放大器的设计1”为了简单起见，以一级单调谐放大电路为例，并用最常见的y参数表示法来说明带通放大器（调谐放大器）的设计基础——稳定性、增益和频率特性。（1）放大器的稳定性图2.24是在输入部份和输出部份都使用单调谐回路的单级放大器的原理图。在这里下述公式成立
叙述MOS管高频增益与稳定性函数分析详解，此处叙述由四端参数推导出来的作为高频放大特性好坏标准的函数。作为高频放大特性函数我们希望与四端参数的类型无关。此处介绍由罗勒（Rollet）的关于y、z等导抗参数或h、g等混合参数之间的变换过程中的不变量的研究结果8）。以下用image.png表示一般四端参数，用image.png表示其实部，用image.png表示其虚部。首先研究稳定性。在ρ11、ρ22
叙述MOS管高频增益与稳定性函数分析详解，此处叙述由四端参数推导出来的作为高频放大特性好坏标准的函数。作为高频放大特性函数我们希望与四端参数的类型无关。此处介绍由罗勒（Rollet）的关于y、z等导抗参数或h、g等混合参数之间的变换过程中的不变量的研究结果8）。以下用image.png表示一般四端参数，用image.png表示其实部，用image.png表示其虚部。首先研究稳定性。在ρ11、ρ22
