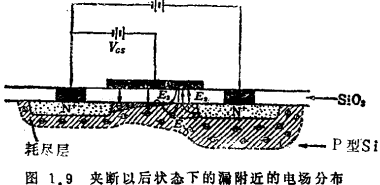

MOS场效应晶体管夹断以后的工作状态解析，上节已经说明，夹断以后区域的理论公式的极限为：恰好夹断点处的漏电导为零。如果在漏电压进一步增加到达夹断以后的区域时，仍机械地延续使用上述理论公式，则将得到漏电导为负的结果，但实际上，虽持续电流的饱和现象，漏电导并不为负值。将夹断以前区域的理论公式推广应用于夹断以后的区域，就会得到错误的结果。其理由是在夹断以后的漏侧，如以N沟道的情形为例，若只考虑电子，感生
MOS场效应晶体管夹断以后的工作状态解析，上节已经说明，夹断以后区域的理论公式的极限为：恰好夹断点处的漏电导为零。如果在漏电压进一步增加到达夹断以后的区域时，仍机械地延续使用上述理论公式，则将得到漏电导为负的结果，但实际上，虽持续电流的饱和现象，漏电导并不为负值。将夹断以前区域的理论公式推广应用于夹断以后的区域，就会得到错误的结果。其理由是在夹断以后的漏侧，如以N沟道的情形为例，若只考虑电子，感生
MOS场效应晶空间电荷区，衬底中有杂质离子形成的空间电荷时的分析上一节忽略了衬底中杂质离子形成的空间电荷2，在这一节我们把它考虑进去。为了求得MOS场效应晶体管的伏安特性，可试求在栅源之间和漏源之间加电压时各点的电压分布以及与之相对应的电荷分布。由源到漏的方向取作χ轴，如将沟道内某点二氧化硅膜两端的外加电压记作Vo（χ），由图1.7可知式中ψs为半导体体内取作基准时的硅表面势源端的ψs值是栅电压的
MOS场效应晶空间电荷区，衬底中有杂质离子形成的空间电荷时的分析上一节忽略了衬底中杂质离子形成的空间电荷2，在这一节我们把它考虑进去。为了求得MOS场效应晶体管的伏安特性，可试求在栅源之间和漏源之间加电压时各点的电压分布以及与之相对应的电荷分布。由源到漏的方向取作χ轴，如将沟道内某点二氧化硅膜两端的外加电压记作Vo（χ），由图1.7可知式中ψs为半导体体内取作基准时的硅表面势源端的ψs值是栅电压的

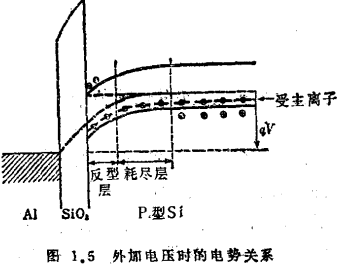

MOS场效应管的工作原理分为了讨论MOS场效应晶体管的工作原理，我们假定它有图1.4所示的简单结构。以N沟道的情形为例，当栅极加正电压时，垂直于硅表面方向的电势关系如图1.5所示。与栅极上感生的正电荷相对应的负电荷，除了在硅表面感生的电子之类的负电荷以外，还有在P型硅材底表面形成的空间电荷层中的受主离子之类的负空间电荷。首先，在此处忽略受主离子所形成的空间电荷的影响，认为与栅极感生的正电荷相对应的
MOS场效应管的工作原理分为了讨论MOS场效应晶体管的工作原理，我们假定它有图1.4所示的简单结构。以N沟道的情形为例，当栅极加正电压时，垂直于硅表面方向的电势关系如图1.5所示。与栅极上感生的正电荷相对应的负电荷，除了在硅表面感生的电子之类的负电荷以外，还有在P型硅材底表面形成的空间电荷层中的受主离子之类的负空间电荷。首先，在此处忽略受主离子所形成的空间电荷的影响，认为与栅极感生的正电荷相对应的
MOS场效应晶体管工作原理，MOS二极管的金属电极和硅衬底之间加一适当极性的电压，譬如当采用P型硅衬底时，在金属电极加高的正电压，就可使硅表面反型1）。在反型层上可制作非整流电极，向反型层注入载流子，或使载流子从反型层流出，如此构成的器件就是MOS场效应晶体管（即MOS field effect transistor，简作MOSFET）。如由反型层的非整流电极向衬底内部注入载流子，注入量就不能用金
MOS场效应晶体管工作原理，MOS二极管的金属电极和硅衬底之间加一适当极性的电压，譬如当采用P型硅衬底时，在金属电极加高的正电压，就可使硅表面反型1）。在反型层上可制作非整流电极，向反型层注入载流子，或使载流子从反型层流出，如此构成的器件就是MOS场效应晶体管（即MOS field effect transistor，简作MOSFET）。如由反型层的非整流电极向衬底内部注入载流子，注入量就不能用金
开关电容全波检波器和峰值检波器,利用开关电容电路构成全波检波器和峰值检波器，前者是将输入信号Vin（t）变换成它的绝对值| Vin（t）|，后者是检测输入信号的蜂值。比较简单的全波检波器如图6.4-3所示。当输入信号Vin>0时，运放A1输出电压为负值，M1截止，由电容2C构成的开关电容电路不起作用，此时，电路为同相放大，其增益为1，即Vo（t）=Vin（t）；当输入信号Vin<0时，运放A1输出
开关电容全波检波器和峰值检波器,利用开关电容电路构成全波检波器和峰值检波器，前者是将输入信号Vin（t）变换成它的绝对值| Vin（t）|，后者是检测输入信号的蜂值。比较简单的全波检波器如图6.4-3所示。当输入信号Vin>0时，运放A1输出电压为负值，M1截止，由电容2C构成的开关电容电路不起作用，此时，电路为同相放大，其增益为1，即Vo（t）=Vin（t）；当输入信号Vin<0时，运放A1输出
调制器电路的工作原理当载频信号Vc（t）的幅值为正时，M7、M8导通，加在M1栅极的时钟信号为ф1、加在M1栅极的时钟信号为ф2，这样由M1、M2、M3和M4开关与电容C构成开关电容电路，其等效电阻为-T/C，而M4、M5和电容C所构成的开关电容电路，其等效电阻为T/C，增益Vo（t）/Vm（t）=1；当载频信号Vc（t）的幅值为负时，M8、M9导通，加在M1栅极的时钟信号为ф2，加在M2棚极的时
调制器电路的工作原理当载频信号Vc（t）的幅值为正时，M7、M8导通，加在M1栅极的时钟信号为ф1、加在M1栅极的时钟信号为ф2，这样由M1、M2、M3和M4开关与电容C构成开关电容电路，其等效电阻为-T/C，而M4、M5和电容C所构成的开关电容电路，其等效电阻为T/C，增益Vo（t）/Vm（t）=1；当载频信号Vc（t）的幅值为负时，M8、M9导通，加在M1栅极的时钟信号为ф2，加在M2棚极的时
ICM7555内部电路图，ICM7555时基内部电路图及其功能分析 ICM7555内部电路图如图6.3-2所示。对应于图6.3-1，我们可以看出，图中M1~M4构成比较器1；M5~M8构成比较器2：M9~M13及倒相器组成R-S触发器；M16为放电管；M10~M15为互补输出级电路；3个100千欧姆电阻构成分压电路，其分压电压分别加在比较器1的倒相输入端和比较器2的同相输入端。ICM7555时基电
ICM7555内部电路图，ICM7555时基内部电路图及其功能分析 ICM7555内部电路图如图6.3-2所示。对应于图6.3-1，我们可以看出，图中M1~M4构成比较器1；M5~M8构成比较器2：M9~M13及倒相器组成R-S触发器；M16为放电管；M10~M15为互补输出级电路；3个100千欧姆电阻构成分压电路，其分压电压分别加在比较器1的倒相输入端和比较器2的同相输入端。ICM7555时基电
时基电路是一种定时电路，它在触发脉冲作用下，产生固定时间宽度的脉冲，其时间宽度由定时电阻和定时电容所决定。由于时基电路具有这种功能，因而它通常作为单稳态触发器和延时电路。集成时基电路的种类虽然很多，有双极型时基电路，也有MOS时基电路，但它们的工作原理和电路方框图基本相同。这一节我们介绍一种比较典型的ICM7555MOS集成时基电路。该电路的内部方框图如图6.3-1所示。它由两个比较器、R-S触发
时基电路是一种定时电路，它在触发脉冲作用下，产生固定时间宽度的脉冲，其时间宽度由定时电阻和定时电容所决定。由于时基电路具有这种功能，因而它通常作为单稳态触发器和延时电路。集成时基电路的种类虽然很多，有双极型时基电路，也有MOS时基电路，但它们的工作原理和电路方框图基本相同。这一节我们介绍一种比较典型的ICM7555MOS集成时基电路。该电路的内部方框图如图6.3-1所示。它由两个比较器、R-S触发
开关电容正弦振荡器，由双二阶开关电容电路（图5.3-12c）构成的正弦振荡器如图6.2-3所示。图中运放A1、A2与电容CA、CB、CC、CD、CE和CH等组成稳定的高Q双二阶开关电容电路。若节点N1上是一方波信号，则由于双二阶电路的滤波作用，在A1或A2输出端得到正弦信号。运放image.png和开关电容image.png构成正反馈通路，使电路产生振荡。为说明其振荡原理，将运放A3输出端与节点N
开关电容正弦振荡器，由双二阶开关电容电路（图5.3-12c）构成的正弦振荡器如图6.2-3所示。图中运放A1、A2与电容CA、CB、CC、CD、CE和CH等组成稳定的高Q双二阶开关电容电路。若节点N1上是一方波信号，则由于双二阶电路的滤波作用，在A1或A2输出端得到正弦信号。运放image.png和开关电容image.png构成正反馈通路，使电路产生振荡。为说明其振荡原理，将运放A3输出端与节点N
由运放、电阻和电容构成的RC正弦振荡器有多种形式，但归纳起米，主要有相移振荡器、双T选频网络振荡器和文氏（Wien）振荡器等，其中文氏振荡器能产生频率可变范围宽、失真小的正弦信号，因此在RC振荡器中通常采用文氏振荡器。这种文氏振荡器由于电阻值和电容值均较大，因而要制成单片集成电路十分困难，若将文氏振荡器中的电阻R用开关电容（图5.3-1）来代替。就成为MOS集成开关电容振荡器。这一节除了介绍开关电
由运放、电阻和电容构成的RC正弦振荡器有多种形式，但归纳起米，主要有相移振荡器、双T选频网络振荡器和文氏（Wien）振荡器等，其中文氏振荡器能产生频率可变范围宽、失真小的正弦信号，因此在RC振荡器中通常采用文氏振荡器。这种文氏振荡器由于电阻值和电容值均较大，因而要制成单片集成电路十分困难，若将文氏振荡器中的电阻R用开关电容（图5.3-1）来代替。就成为MOS集成开关电容振荡器。这一节除了介绍开关电
